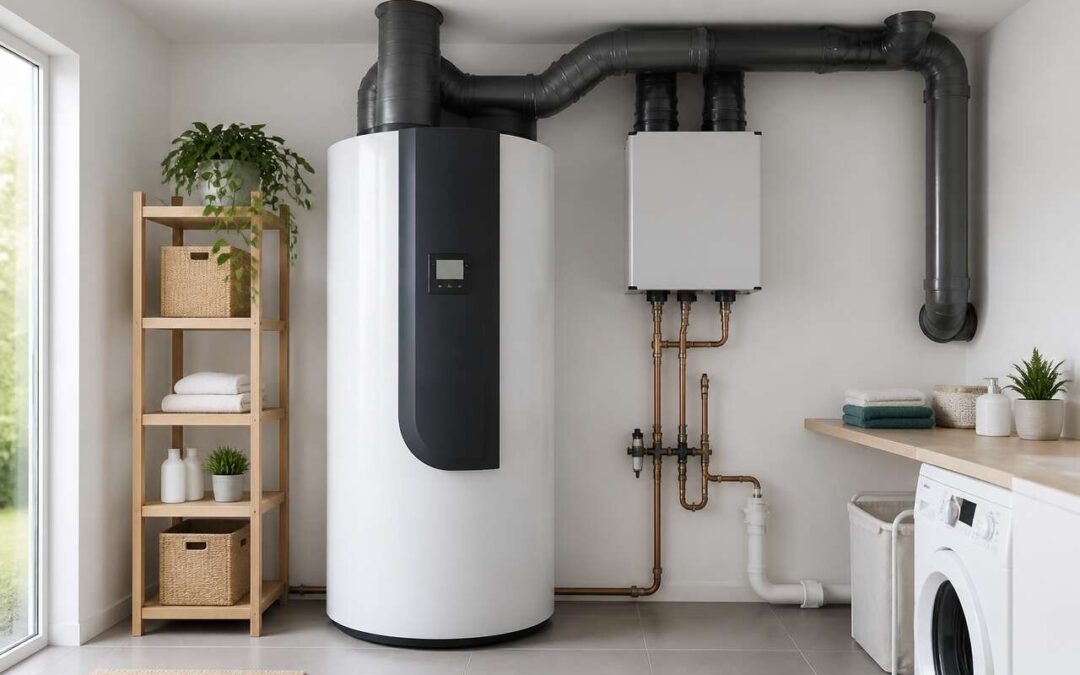

Un chauffe-eau thermodynamique branché sur la VMC récupère la chaleur de l’air que le logement évacue déjà, plutôt que de la puiser dehors ou dans une pièce fermée. Ce détail change tout : la source de calories devient l’air vicié de la cuisine, de la salle de bains ou des wc, un air tiède et disponible toute l’année. Contrairement à une VMC thermodynamique, qui vise le chauffage ou le rafraîchissement du logement, ce système reste focalisé sur un objectif unique, l’eau chaude sanitaire, en s’appuyant sur un réseau de ventilation existant. Comprendre ce mécanisme permet d’évaluer sereinement si l’installation convient à son logement, à ses gaines et à ses besoins réels en eau chaude.
- Le chauffe-eau thermodynamique sur air extrait récupère la chaleur de l’air vicié capté par la VMC pour chauffer l’eau du ballon.
- La performance reste stable toute l’année car l’air intérieur tourne autour de 20 °C, contrairement aux modèles sur air extérieur.
- Les économies annoncées atteignent jusqu’à 70 % par rapport à un chauffe-eau électrique classique, soit environ 200 € par an, et jusqu’à 350 € par an avec une VMC hygroréglable associée.
- Le raccordement direct au réseau de gaines impose de vérifier débit d’extraction, pertes de charge et emplacement disponible.
- Ce système ne doit pas être confondu avec une VMC thermodynamique, qui agit sur le chauffage ou le rafraîchissement du logement et non uniquement sur l’eau chaude.
Chauffe-eau thermodynamique sur air extrait : de quoi parle-t-on exactement ?
Un chauffe-eau thermodynamique raccordé à une ventilation est un appareil « 2 en 1 » : il assure simultanément la production d’eau chaude sanitaire et la ventilation du logement. Il associe un ballon thermodynamique équipé d’une pompe à chaleur à un réseau de VMC, le plus souvent une VMC hygroréglable. L’air extrait des pièces humides, chargé de calories, sert de source de chaleur avant d’être rejeté à l’extérieur.
Trois familles de chauffe-eau thermodynamique
Il existe globalement trois configurations : le modèle sur air ambiant, qui puise les calories dans le local où il est installé ; le modèle sur air extérieur, raccordé à l’extérieur par des gaines dédiées ; et le modèle sur air extrait, connecté au réseau de VMC existant. Ce dernier se distingue par une source de chaleur déjà en mouvement dans le logement, sans nécessiter de percement supplémentaire dans les murs.
Une confusion fréquente avec la VMC thermodynamique
Le chauffe-eau thermodynamique sur air extrait ne doit pas être confondu avec la VMC thermodynamique, un système qui vise avant tout le chauffage ou le rafraîchissement de l’air intérieur grâce à une pompe à chaleur intégrée au caisson de ventilation. Ici, l’objectif reste circonscrit à l’eau chaude sanitaire, la VMC servant de fournisseur d’air chaud gratuit. Cette distinction est essentielle pour choisir le bon équipement selon ses besoins prioritaires. Le fonctionnement détaillé, du trajet de l’air jusqu’à la production d’eau chaude, éclaire précisément ce mécanisme.

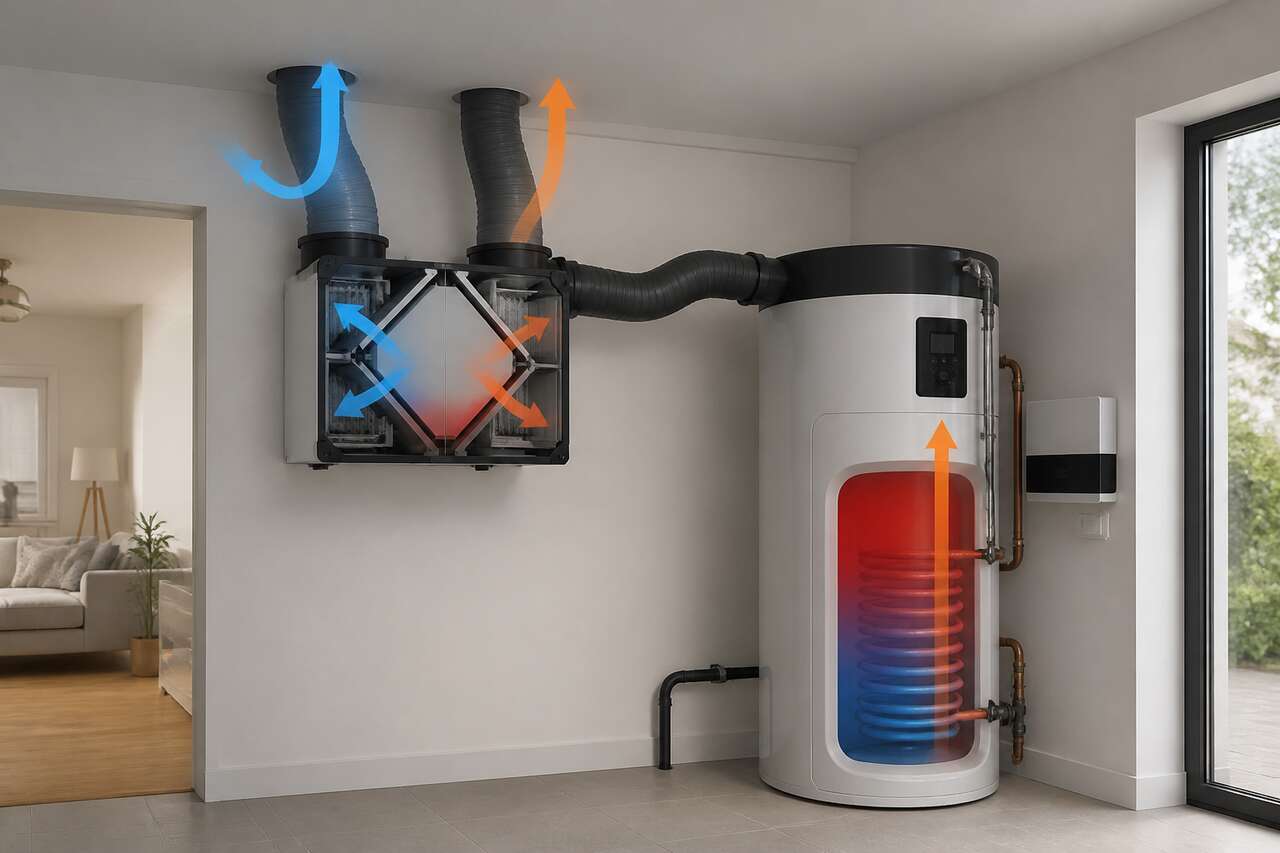

Le fonctionnement pas à pas avec la VMC : trajet de l’air, récupération de chaleur, production d’eau chaude
Le principe repose sur un cycle thermodynamique classique, mais alimenté par une source particulière : l’air vicié extrait des pièces humides du logement, cuisine, salle de bains, wc.
Le trajet de l’air, de l’extraction au rejet
- L’air chaud et humide est aspiré par les bouches d’extraction situées dans les pièces humides.
- Ce flux d’air, via le réseau de gaines, est dirigé vers l’évaporateur du chauffe-eau thermodynamique.
- Une fois les calories captées, l’air refroidi est rejeté à l’extérieur du logement.
Le cycle de la pompe à chaleur, étape par étape
Dans l’évaporateur, un fluide frigorigène capte les calories de l’air extrait et se vaporise. Un compresseur augmente ensuite la pression de ce gaz, ce qui élève fortement sa température. Le gaz chaud circule alors dans le condenseur, généralement enroulé autour du ballon, et cède sa chaleur à l’eau stockée. Le fluide, redevenu liquide, traverse un détendeur avant de repartir vers l’évaporateur pour un nouveau cycle. Ce mécanisme permet au chauffe-eau de produire jusqu’à trois fois plus d’énergie qu’il n’en consomme, une performance qui correspond à un coefficient de performance (COP) généralement compris entre 2,5 et 3,5.
La gestion des condensats et de l’appoint
Le refroidissement de l’air génère des condensats, qu’il faut évacuer via un système de récupération raccordé à l’évacuation des eaux usées. En complément, une résistance électrique d’appoint prend le relais lors des pics de consommation ou lorsque la demande dépasse la capacité de la pompe à chaleur seule. Ce fonctionnement en boucle avec la VMC pose naturellement la question de la compatibilité selon le type d’installation de ventilation présente dans le logement.
VMC simple flux, double flux, hygroréglable : quelles compatibilités et quelles limites ?
Le raccordement d’un chauffe-eau thermodynamique à la ventilation dépend directement du type de VMC installée. Chaque configuration présente ses propres contraintes techniques.
VMC simple flux : la configuration la plus courante
Une VMC simple flux évacue l’air vicié des pièces humides vers l’extérieur, tandis que l’air neuf pénètre par des entrées d’air dans les pièces de vie. Deux variantes existent : la VMC autoréglable, à débit constant, et la VMC hygroréglable, qui adapte le débit selon le taux d’humidité détecté. C’est cette dernière qui est le plus souvent associée au chauffe-eau thermodynamique sur air extrait, car elle optimise à la fois la qualité de l’air et les déperditions énergétiques.
Le fonctionnement de la bouche hygroréglable
- Si l’air est sec, la bouche se ferme partiellement, réduisant le débit et limitant les pertes de chaleur.
- Si l’air est humide, par exemple après une douche, la bouche s’ouvre pour augmenter l’extraction.
Cette régulation influe directement sur le débit d’extraction disponible pour le chauffe-eau thermodynamique, un paramètre à surveiller lors du dimensionnement.
VMC double flux : deux montages possibles
Avec une VMC double flux, qui combine extraction et insufflation grâce à un échangeur thermique préchauffant l’air entrant, le chauffe-eau thermodynamique peut être installé en amont ou en aval de cet échangeur. La configuration en aval est généralement recommandée, car elle optimise le rendement global de l’installation en laissant l’échangeur remplir pleinement son rôle de préchauffage avant que le chauffe-eau ne récupère les calories restantes.
Points de vigilance techniques
Le raccordement modifie l’équilibre du réseau de ventilation. Il convient de vérifier les pertes de charge induites par le passage de l’air dans l’appareil, l’équilibrage des débits entre les différentes bouches, et l’acoustique du système, un compresseur pouvant générer un bruit perceptible s’il est mal isolé ou mal positionné. Ces éléments techniques déterminent en grande partie la performance réelle du système, un sujet qui mérite d’être détaillé plus précisément.
Performance et économies : ce que change l’air extrait (COP, saison, profils d’usage)
La performance d’un chauffe-eau thermodynamique varie fortement selon la source de chaleur utilisée. C’est précisément sur ce point que l’air extrait se distingue des autres configurations.
Une stabilité liée à la température intérieure
Les chauffe-eau thermodynamiques sur air extérieur voient leurs performances fluctuer avec les saisons : moins efficaces en hiver, quand l’air extérieur est froid. À l’inverse, la version couplée à la VMC bénéficie d’une source stable, la température intérieure du logement oscillant généralement autour de 20 °C toute l’année. Cette constance limite les variations de rendement et garantit une production d’eau chaude plus régulière, même en période froide.
Des économies chiffrées et documentées
| Poste d’économie | Montant annoncé |
|---|---|
| Consommation vs chauffe-eau électrique classique | jusqu’à 70 % |
| Économies eau chaude sanitaire | jusqu’à 200 € par an |
| Économies chauffage via VMC hygroréglable | 150 € en moyenne par an |
| Économie annuelle globale | jusqu’à 350 € par an |
Ces chiffres s’appuient sur un COP généralement compris entre 2,5 et 3,5 : pour 1 kWh électrique consommé, l’appareil restitue entre 2,5 et 3,5 kWh de chaleur. Une baisse de consommation d’énergie s’accompagne mécaniquement d’une réduction proportionnelle des émissions de gaz à effet de serre.
Le rôle de l’appoint électrique selon les profils d’usage
Pour un foyer nombreux ou lors de pics de consommation, la résistance électrique d’appoint prend le relais afin de garantir la disponibilité d’eau chaude. Ce complément reste ponctuel dans un usage bien dimensionné, mais il pèse sur la facture si le ballon est sous-dimensionné par rapport aux besoins réels du foyer. Cette question du dimensionnement conditionne largement le choix du modèle et de son emplacement dans le logement.
Pour quels logements et quels besoins : critères de choix et points de dimensionnement
Le choix d’un chauffe-eau thermodynamique sur air extrait dépend de plusieurs paramètres concrets, propres à chaque logement.
Le volume du ballon selon le foyer
Les capacités proposées vont de 150 à 300 litres, pour des foyers pouvant compter jusqu’à 6 personnes. Un ballon sous-dimensionné entraîne un recours plus fréquent à l’appoint électrique, réduisant l’intérêt économique du système.
L’emplacement et l’accès aux gaines
- L’appareil peut être installé dans un placard standard de 60 par 70 cm, une buanderie, un cellier ou des wc.
- Un raccordement direct au réseau de gaines de ventilation est indispensable, ce qui suppose un accès facile à ce réseau.
- Contrairement à un modèle sur air extérieur, cette configuration ne nécessite pas de percement supplémentaire dans les murs.
Débit d’extraction, bruit et condensats
Le débit d’extraction disponible doit être compatible avec les besoins de la pompe à chaleur intégrée. Un débit insuffisant limite la récupération de calories et pénalise le COP réel de l’installation. L’acoustique mérite également attention, notamment dans un logement compact où le compresseur peut être proche des pièces de vie. Enfin, l’évacuation des condensats doit être anticipée dès la conception du projet, tout comme la maintenance à venir. Ce système, adapté au neuf pour se conformer à la RT 2012, s’intègre aussi bien en rénovation, sous réserve de vérifier l’état des gaines existantes.
-
Ariston NUOS FIT WIFI 200L – Chauffe-eau Thermodynamique Air Ambiant A+, NF Perf 2**- Efficience Maximale Économies 80%, Propane R290, Compatible Photovoltaïque, Revêtement Cuve Titane, Made in FranceJusqu'à 80% D'ÉCONOMIE D'ÉNERGIE : Comparé à un chauffe-eau de classe énergétique C HAUTES PERFORMANCES : Classe A+, COP 3,10, temps de chauffe réduit (6h58), jusqu'à 263 L d'eau chaude à 40°C INSTALLATION FACILE : Fonctionne sur air ambiant ou gainable jusqu'à 28m, adapté aux plafonds bas (<2m) avec sortie orientable à 180° DURABILITE MAXIMALE : Cuve en Titane, protection anticorrosion (anode Titane + Magnésium), garantie 5 ans POLYVALENCE : Nuos Fit fonctionne en heures pleines/creuses et s'adapte aux projets de rénovation comme aux nouvelles installations CONNECTIVITÉ WIFI INTÉGRÉE : Pilotage à distance via application mobile pour un contrôle optimal de votre consommation énergétique et de vos paramètres de chauffe TECHNOLOGIE ÉCOLOGIQUE : Fluide réfrigérant naturel Propane R290 avec seulement 150g, fonctionnement silencieux à 49 dB et compatible avec panneaux photovoltaïques -
Ariston Lydos Hybrid Wifi 100L, Chauffe-Eau Thermodynamique Mural, Classe A, COP 1.89, Air Ambiant, 50% d'Économie d'Énergie, Prêt-à -Poser, Installation en FranceTECHNOLOGIE HYBRIDE : Lydos combine efficacement l'énergie Electrique et l'énergie Renouvelable à l'aide d'un bloc thermodynamique d'appoint. Classe A, jusqu'à 50% d'économie d'énergie vs. un chauffe-eau de classe B PERFORMANCES ÉLEVÉES : COP@20°C de 1.89 avec fonctionnement sur Air Ambiant non gainable. Mode BOOST pour une chauffe 15% plus rapide. Faible niveau sonore de 49 dB. Répond efficacement aux besoins des foyers de 1 à 3 personnes LONGUE DURÉE DE VIE : Double protection anticorrosion avec Anode électrique en Titane inusable et Anode Magnésium assure une protection maximale contre la rouille FONCTION INTELLIGENTE I-MEMORY : Prise en compte de vos habitudes de consommation quotidiennes pour ajuster la température de l'eau, et optimiser ainsi votre consommation d'énergie INSTALLATION SIMPLIFIÉE : Chauffe-eau thermodynamique le plus fin du marché avec un diamètre de 45cm. Système de fixation Easy Fit inclus pour une pose simple et rapide WIFI INTÉGRÉ : Pilotable à distance via l'application Ariston Net pour maximiser vos économies d'énergie et contrôler votre appareil où que vous soyez BRANCHEMENT ÉLECTRIQUE : Branchement permanent 24h/24 nécessaire sans contacteur jour/nuit pour assurer le fonctionnement optimal de l'appareil -
Ariston NUOS PLUS S2 WIFI 110L, Chauffe-Eau Thermodynamique Mural R290, 80% d'Économie d'Énergie, Compatible Photovoltaïque, Silencieux 45 dB(A), COP 2.74, Conçu pour être installé en FranceChauffe-eau thermodynamique : ultra-compact et pilotable à distance via l’application Ariston Net; idéal pour la rénovation et le contrôle de la consommation énergétique à tout moment Chauffe-eau conçu et fabriqué pour être installé en France: conforme aux normes françaises et européennes de sécurité et performance. Jusqu’à 1200 euros pour Ma Prime Renov (soumises à condition de revenus) et 60 euros de certificat d’économies d’énergies Installation flexible : conçu pour une installation murale ou au sol, en air ambiant ou gainé; réservoir en acier émaillé avec double protection anticorrosion pour une grande durabilité Économies d’énergie : jusqu’à 80% d’économies par rapport à un chauffe-eau électrique classique ; retour sur investissement rapide avec aides financières disponibles pour la rénovation Silencieux et compact : fonctionnement discret avec un niveau sonore de 45 dB(A); largeur de 50 cm pour une installation gain de place; adapté aux foyers de 2 à 4 personnes

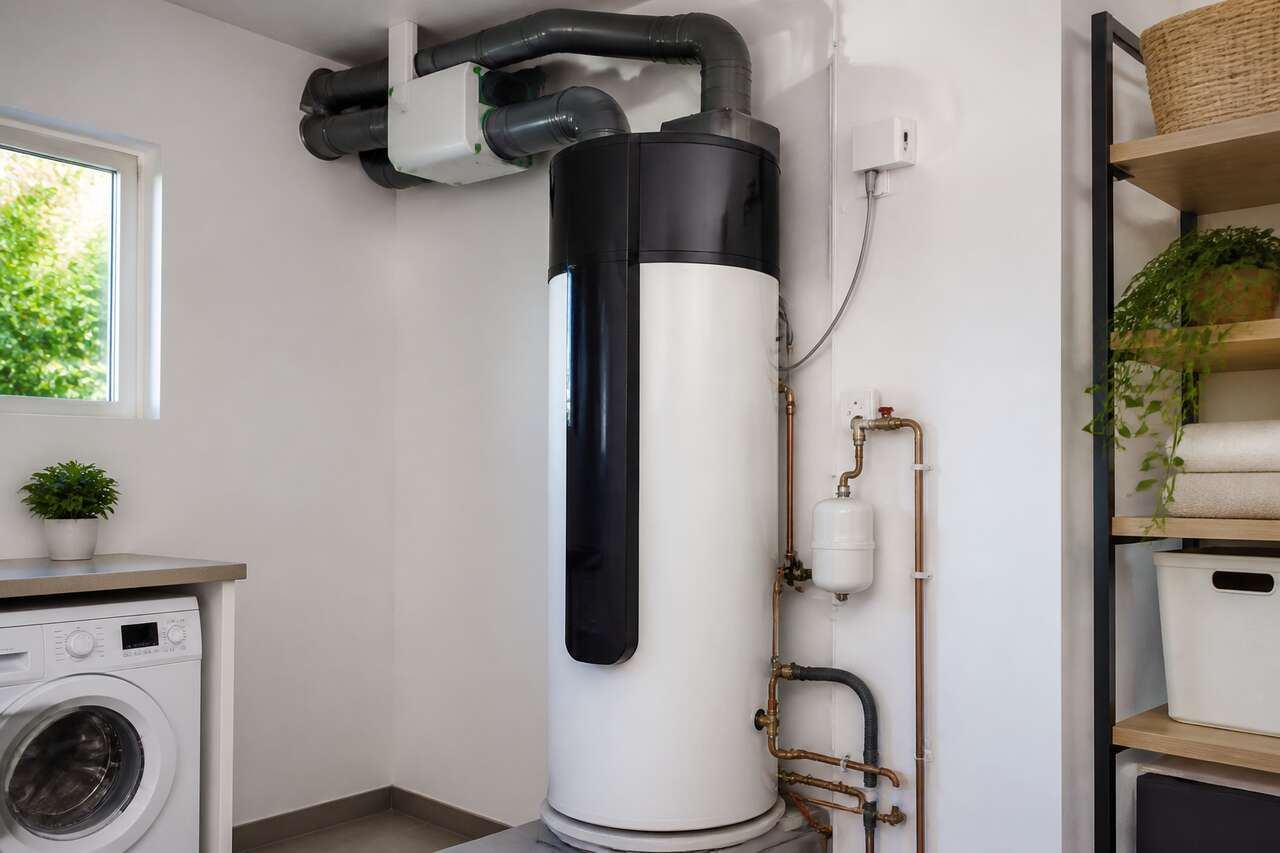

Installation, branchement et entretien : les étapes clés et les erreurs à éviter
La pose d’un chauffe-eau thermodynamique sur air extrait suit une logique précise, qui conditionne directement sa performance dans la durée.
Les grandes étapes du raccordement
- Raccordement au réseau d’extraction existant, avec vérification de la compatibilité des diamètres de gaines.
- Mise en place du rejet d’air vers l’extérieur, en veillant à l’étanchéité de l’ensemble du circuit.
- Installation du système de gestion des condensats, raccordé à une évacuation adaptée.
- Réglage des débits d’extraction pour équilibrer ventilation du logement et alimentation de la pompe à chaleur.
Vérifications indispensables après la pose
Un contrôle des débits sur chaque bouche d’extraction permet de s’assurer que la ventilation du logement reste efficace malgré le raccordement au chauffe-eau. Il convient également de vérifier l’absence de bruit anormal, signe potentiel d’un déséquilibre ou de pertes de charge excessives dans le réseau de gaines.
Entretien courant et suivi dans le temps
L’entretien reste comparable à celui d’un chauffe-eau thermodynamique classique : nettoyage régulier des filtres, dépoussiérage de l’évaporateur, vérification de l’anode selon le modèle. Un suivi périodique des performances, via la température de l’eau produite ou la consommation électrique, permet de détecter rapidement une dérive et d’éviter une usure prématurée du compresseur. Cette rigueur dans l’installation et l’entretien distingue le chauffe-eau thermodynamique sur air extrait d’un autre système parfois confondu avec lui, la VMC thermodynamique.
Ne pas confondre avec une VMC thermodynamique : différences, avantages et cas d’usage
Si les deux systèmes exploitent une pompe à chaleur et un réseau de ventilation, leurs objectifs diffèrent fondamentalement.
Deux finalités distinctes
Le chauffe-eau thermodynamique sur air extrait vise uniquement la production d’eau chaude sanitaire, en utilisant la VMC comme fournisseur de calories. La VMC thermodynamique, elle, intègre la pompe à chaleur directement dans le caisson de ventilation pour agir sur le chauffage, voire le rafraîchissement, de l’air intérieur du logement. L’énergie récupérée n’est donc pas valorisée de la même manière : eau chaude d’un côté, confort thermique global de l’autre.
Quel système privilégier selon les besoins
| Critère | Chauffe-eau thermodynamique sur air extrait | VMC thermodynamique |
|---|---|---|
| Objectif principal | Eau chaude sanitaire | Chauffage ou rafraîchissement du logement |
| Énergie récupérée | Calories de l’air vicié | Calories de l’air vicié |
| Impact sur la facture | Réduction eau chaude, jusqu’à 70 % | Réduction chauffage, variable selon logement |
Un foyer cherchant avant tout à réduire sa facture d’eau chaude sanitaire s’orientera vers le chauffe-eau thermodynamique sur air extrait. Un projet de rénovation globale visant à limiter les besoins de chauffage pourra, en revanche, envisager une VMC thermodynamique, potentiellement combinée à d’autres équipements.
-
kit easyhome auto compact + 3 grilles bip - aldes 11026035Groupe Compact – 1 Boîte Ø125 Cuisine – 4 déchets plastiques recyclables Ø80 santé – 1 libération Ø160/125. Les vitesses sont automatiquement régulées pour chaque point, grâce à des commandes pour la cuisine, les toilettes et la salle de bain. Moteur à courant alternatif, 2 réglages de vitesse. -
kit vmc - simple flux - aldes easyhome - auto + bip - aldes 11026032Grenier de groupe – 1 Boîte Ø125 Cuisine – 4 déchets plastiques recyclables Ø80 santé – 1 libération Ø160/125. Les vitesses sont automatiquement régulées pour chaque point, grâce à des commandes permettant l'extraction automatique dans la cuisine, la salle de bain et les toilettes. Moteur à courant alternatif, 2 réglages de vitesse. -
kit vmc simple flux easyhome hygroréglable combles classic - aldes 11033031Unité de ventilation mécanique double flux ALDES EasyHome Hygro avec flux et ventilation simples Aldes
FAQ
Comment fonctionne un ballon thermodynamique couplé à une VMC ?
L’air vicié extrait des pièces humides par la VMC passe sur l’évaporateur du ballon. Un fluide frigorigène capte ses calories, un compresseur augmente leur température, puis un condenseur enroulé autour du ballon transmet la chaleur à l’eau. L’air refroidi est ensuite rejeté à l’extérieur.
Ballon thermodynamique sur air extrait fonctionnement ?
Le fonctionnement repose sur un cycle thermodynamique alimenté par l’air chaud et humide des pièces de service. Ce cycle permet de produire jusqu’à trois fois plus d’énergie que l’électricité consommée, avec un COP généralement compris entre 2,5 et 3,5, grâce à une source stable proche de 20 °C toute l’année.
Qu’est-ce qu’un chauffe-eau thermodynamique raccordé à une ventilation ?
C’est un appareil « 2 en 1 » associant production d’eau chaude sanitaire et ventilation du logement. Il se raccorde directement au réseau de gaines existant, le plus souvent une VMC hygroréglable, pour récupérer les calories de l’air extrait avant son rejet à l’extérieur.
Comment fonctionne une VMC thermodynamique ?
Une VMC thermodynamique intègre une pompe à chaleur dans son caisson de ventilation pour récupérer les calories de l’air extrait et les utiliser pour chauffer ou rafraîchir l’air insufflé dans le logement. Contrairement au chauffe-eau thermodynamique sur air extrait, son objectif porte sur le confort thermique global, non sur l’eau chaude sanitaire.
Le chauffe-eau thermodynamique sur air extrait s’impose comme une solution pertinente pour les logements équipés d’une VMC hygroréglable, à condition de vérifier débit d’extraction, accès aux gaines et volume de ballon adapté au foyer. Bien distingué de la VMC thermodynamique, il permet de conjuguer économies sur l’eau chaude sanitaire et valorisation d’une énergie déjà présente dans l’air intérieur.
